MINI-MAX Timer
Die MINI-MAX ist optional mit einem integrierten elektronischen Timer erhältlich, der sicher im Pumpengehäuse untergebracht ist. Dank der transparenten Schutzabdeckung bleiben die Status-LEDs für Stromversorgung und Alarm jederzeit sichtbar.

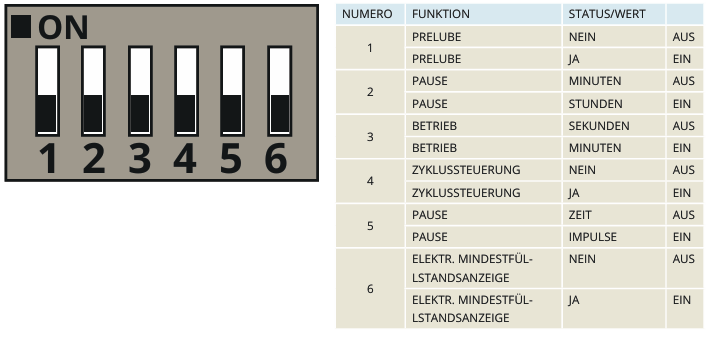

Einstellung der Funktionen über den Wahlschalter DIP‑Switch
Die elektronische Karte befindet sich im Pumpenkörper, in der Nähe des Motors. Es ist nicht notwendig, für beliebige Einstellvorgänge, Zeitänderungen oder Eingriffe die Schließklappe zu entfernen und die Karte herauszuziehen. Der Zugang erfolgt über das seitliche Schauglas.
| Numero | Funzione |
|---|---|
| PRELUBE EIN JA | Die Option PRELUBE EIN die Funktion, bei der die Pumpe bei jedem Ausschalten und/oder jeder Unterbrechung der Spannung mit einem vollständigen Zyklus startet, der identisch mit dem in den auszuwählenden Werten eingestellten Zyklus ist |
| PRELUBE AUS NEIN | Die Option PRELUBE AUS die Betriebsbedingung mit Speicher. In diesem Fall nimmt die Pumpe bei jedem Aus schalten und/oder jeder Unterbrechung der Spannung ihren Zyklus vom Zeitpunkt des Haltens (sowohl Pause als auch Betrieb) wieder auf. |
| PAUSE MINUTEN | Identifiziert die Pausenfunktion mit Minutenskala |
| PAUSE STUNDEN | Identifiziert die Pausenfunktion mit Stundenskala |
| BETRIEB SEKUNDEN | Identifiziert die Betriebsfunktion mit Sekundenskala |
| BETRIEB MINUTEN | Identifiziert die Betriebsfunktion mit Minutenskala |
| ZYKLUSSTEUERUNG AUS | Die Pumpe arbeitet nur mit Pausenzeit - Betrieb |
| ZYKLUSSTEUERUNG EIN | Die Überprüfung des korrekten Betriebes des Schmierzyklus wird von einem induktiven Mikrosensor durchgeführt, der an einem progressiven Verteiler installiert ist. Empfängt der Timer während des Betriebszyklus kein Signal vom induktiven Mik rosensor, leuchtet die rote LED auf - die Pumpe blockiert sich und sendet ein Fernalarmsignal |
| PAUSE NACH ZEIT | Pause nach Zeit wählt die Wartezeit zwischen 2 Zyklen aus und ist über 2 Skalen (Minuten - Stunden) einstellbar |
| PAUSE NACH IMPULSEN | Pause nach Impulsen wählt die Funktion, bei der ein Signal von der Maschine den Start des Pumpenzyklus bestimmt. |
| ELEKTRISCHE FÜLLSTANDSANZEIGE EIN | Die Steuerfunktion der elektrischen Füllstandsanzeige ist aktiviert |
| ELEKTRISCHE FÜLLSTANDSANZEIGE AUS | Die Steuerfunktion der elektrischen Füllstandsanzeige ist aktiviert |

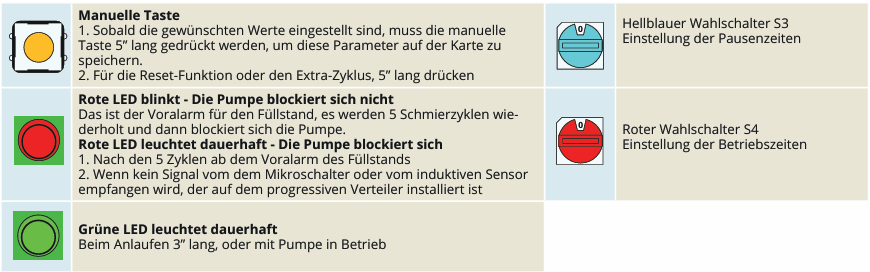

Komponenten:

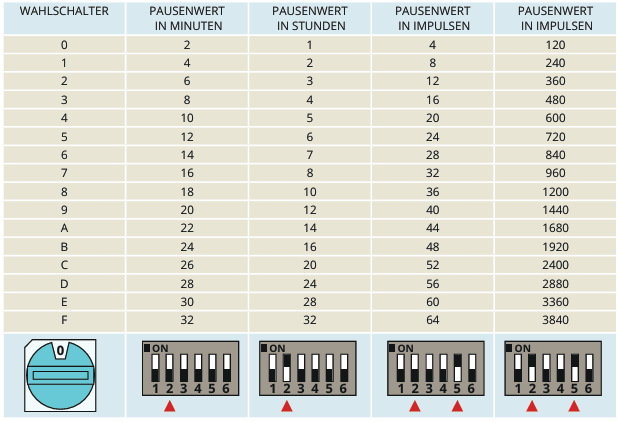

Auswahl der Pausenzeit:
Durch den hellblauen Drehschalter (S3) wird die zu benutzende Pausenzeit eingestellt. Wie in der Tabelle an gegeben, muss dem Wahlschalter die Wahl einer Skala zugeordnet werden (Stunden-Minuten-Impulse), und ob die Pausenwerte in Zeit- und/oder Impul seinheiten angegeben werden sollen. Diese Wahl wird durch Betätigen des Wahlschalter DIP-SWITCH.

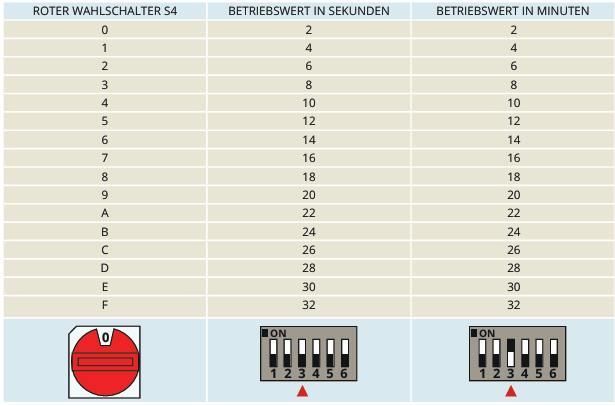

Auswahl der Betriebszeit:
Durch Den roten Drehschalter (S4) wird die zu benutzende Betriebszeit einges tellt. Wie in der Tabelle angegeben muss dem Wahlschalter die Wahl einer Skala zugeordnet werden (Stunden-Mi nuten-Impulse). Diese Auswahl erfolgt durch Betätigen des Wahlschalters DIP-SWITCH.
Austausch des elektronischen Timers:
Bei Störungen kann der Timer auf einfache Weise ausgetauscht werden.
- Die vier Schrauben des hinteren Schließdeckels entfernen
- Den elektronischen Timer herausziehen
- Den Steckverbinder des externen Steckers aushaken
- Den Verbindungsstecker zur internen Steckdose aushaken
- Den neuen Timer nehmen und die gleichen Verbindungen durchführen
- Den Timer erneut einstecken und darauf achten, dass er korrekt in die Führungsschiene eingeführt ist
- Den Schließdeckel positionieren und die vier Schrauben wieder anschrauben
Änderung des Pumpenbetriebs von der Fernbedienung zum internen Timer:
Es ist möglich den MINI-MAX-Betrieb von der Fernbedienung zur Bedienung mit internem Timer zu ändern, indem man den Bausatz mit dem Code 39.PWR.74 bestellt, welcher den Timer, den Alarmstecker mit 4 Pins und den Versorgungsstecker mit 7 Pins beinhaltet. Zur Durchführung des Vorgangs:
- Den hinteren Deckel öffnen
- Den Einraststecker mit 4 Pins aushaken
- Den Timer einführen
- Den Stecker mit 4 Pins durch den Stecker mit 7 Pins austauschen
- Den Rundstecker mit 4 Pins M12 einführen
- Das interne Klemmbrett und die zwei Stecker an die Karte anschließen
- Den Deckel wieder schließen
Der Vorgang ist auch in der umgekehrten Richtung ausführbar, wenn die Version mit dem Timer in die mit der Fernbedienung geändert werden soll. Bei Bestellung des Bausatzes mit dem Code 39.PWR.70, der den Versorgungsstecker mit 4 PIN beinhaltet. Zur Durchführung des Vorgangs
- Den Einraststecker mit 7 Pins aushaken
- Den Timer entfernen
- Den Stecker mit 7 Pins durch das Modell mit 4 Pins austauschen
- Das Klemmbrett an das Klemmbrett des Steckers mit 4 Pins anschließen
- Den Deckel wieder schließen
