MINI-MAX Timer
De MINI-MAX is optioneel leverbaar met een geïntegreerde elektronische timer die veilig is ondergebracht in de pompbehuizing. Dankzij de transparante beschermkap blijven de status-LED's voor voeding en alarm steeds zichtbaar.

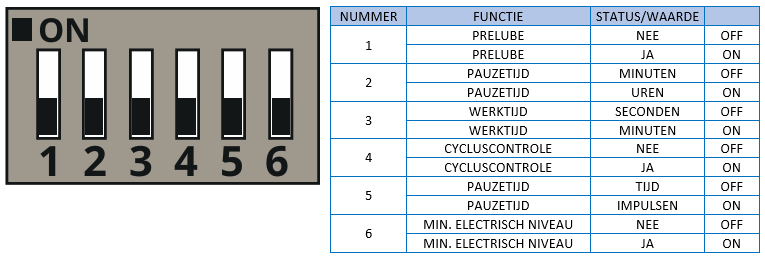

Functies instellen met de DIP-switch
Het elektronisch bedieningspaneel is geïntegreerd in het pomplichaam naast de motor. Dankzij het praktische luik aan de zijkant kunnen alle instellingen eenvoudig worden aangepast, zonder de pomp of het bedieningspaneel te demonteren.
| Nummer | Functies |
|---|---|
| PRELUBE ON (JA) | Bij inschakeling van PRELUBE ON voert de pomp na elke spanningsonderbreking of uitschakeling automatisch een volledige smeercyclus uit volgens de ingestelde parameters. |
| PRELUBE OFF (NEE) | Bij PRELUBE OFF onthoudt de pomp de laatst opgeslagen werkstatus. Na een spanningsonderbreking of uitschakeling hervat de pomp de cyclus vanaf het punt waar deze werd onderbroken (stand-by). |
| STAND-BY MINUTEN | Stelt de pauzetijd in met een tijdsinstelling in minuten. |
| STAND-BY UREN | Stelt de pauzetijd in met een tijdsinstelling in uren. |
| WERKTIJD SECONDEN | Stelt de duur van de smeercyclus in seconden in. |
| WERKTIJD MINUTEN | Stelt de duur van de smeercyclus in minuten in. |
| CYCLUSCONTROLE UIT | De pomp werkt uitsluitend volgens de ingestelde pauze- en smeertijd, zonder controle van de progressiefverdeler. |
| CYCLUSCONTROLE AAN | Activeert de bewaking van de progressiefverdeler via een inductieve sensor of microschakelaar. Ontvangt de timer tijdens de smeercyclus geen signaal van de sensor, dan gaat de rode alarm-LED branden, wordt de pomp geblokkeerd en wordt een extern alarmsignaal geactiveerd. |
| STAND-BY TIJD | De pauzetijd tussen twee smeercycli wordt ingesteld op basis van tijd (minuten of uren). |
| STAND-BY IMPULSEN | De pauzetijd wordt bepaald door machine-impulsen. De pomp start een nieuwe smeercyclus zodra het ingestelde aantal impulsen is bereikt. |
| ELEKTRISCHE NIVEAUBEWAKING AAN | De elektrische controle van het minimum vetniveau is ingeschakeld. |
| ELEKTRISCHE NIVEAUBEWAKING UIT | De elektrische controle van het minimum vetniveau is uitgeschakeld. |

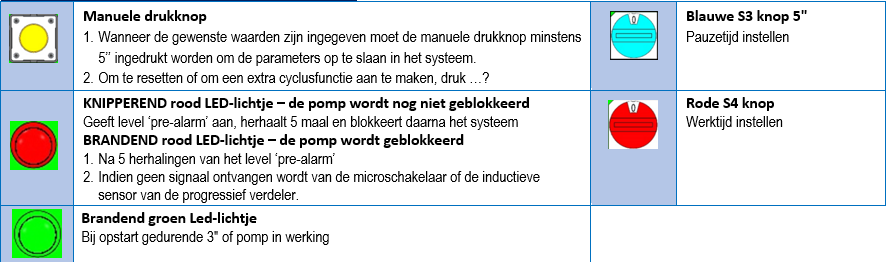

Onderdelen:

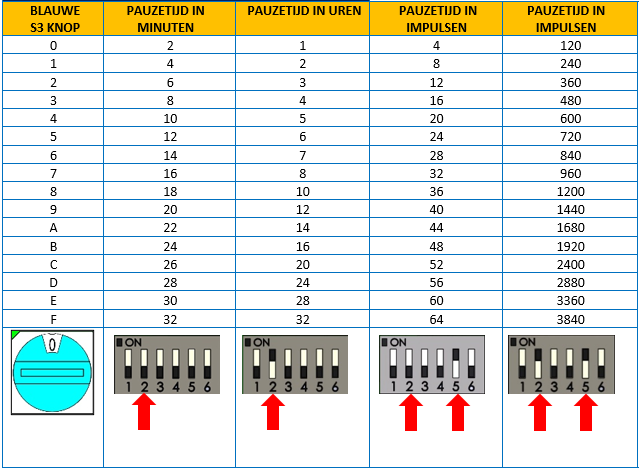

Instellingen pauzetijd:
De blauwe draaiknop (S3) activeert de pauzetijd. Zoals getoond in de tabel hiernaast moet de draaiknop gepaard gaan met een keuze van intervallen (in uren, minuten of impulsen) en met de keuze van pauzetijd door eenheden van tijd of door impulsen. Selecteer dit met behulp van het DIP-schakelpaneel.

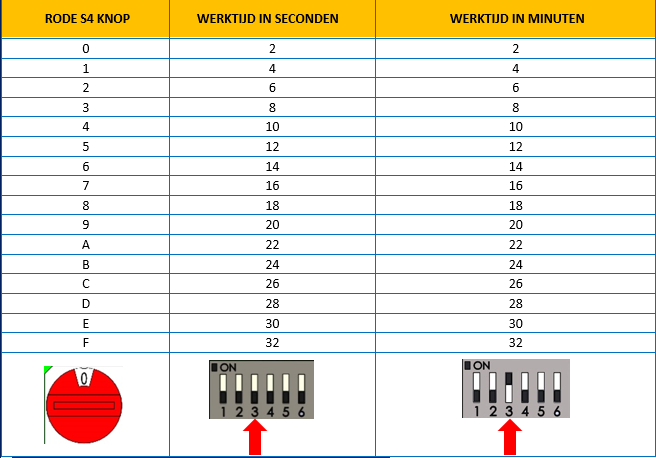

Instellingen werktijd:
De rode draaiknop (S4) activeert de werktijd. Zoals getoond in de tabel hiernaast moet de draaiknop gepaard gaan met de keuze van werktijd (in seconden of minuten). Selecteer dit met behulp van het DIP-schakelpaneel.
Vervangen timer:
Als de timer stukgaat kan deze zeer gemakkelijk vervangen worden.
- Verwijder de 4 schroeven aan de afdekplaat op de achterzijde
- Verwijder de elektrische timer
- Maak het extern gekoppelde verbindstuk los
- Maak het gekoppelde verbindstuk los van de contactdoos
- Maak dezelfde verbindingen met de nieuwe timer
- Installeer de timer opnieuw. Let op dat de timer juist geplaats is in de hulprails!
- Leg de dekplaat op de pomp en draai de 4 schroeven opnieuw vast
Veranderen pomp op afstand in pomp met interne timer:
Je kunt de MINI‑MAX aanpassen van afstandsbediening naar interne timerbesturing door de kit te bestellen (code 39.PWR.74) die de timer bevat – 4‑polige alarmconnector – 7‑polige voedingsconnector. Om de handeling uit te voeren:
- Open de achterkant
- Koppel de 4‑polige connector los
- Plaats de timer
- Vervang de 4-polige voedingsconnector door de 7-polige voedingsconnector
- Plaats de 4-polige M12-connector
- Verbind de interne klemplaat en de twee connectoren met de plaat
- Sluit de achterkant weer af
Je kunt deze handeling ook in omgekeerde volgorde uitvoeren om een timerversie om te schakelen naar afstandsbediening. Bestel hiervoor de kit (code 39.PWR.70) die de 4‑polige voedingsconnector bevat. Om de handeling uit te voeren:
- Open de achterkant
- Koppel de 4‑polige connector los
- Verwijder de timer
- Vervang de 7-polige voedingsconnector door de 4-polige voedingsconnector
- Verwijder de 4-polige M12-connector
- Verbind de klemplaat met de 4‑polige connector klemplaat
- Sluit de achterkant weer af
