MINI-MAX Minuteur
La MINI-MAX est disponible en option avec un minuteur électronique intégré, logé en toute sécurité dans le boîtier de la pompe. Grâce au capot de protection transparent, les voyants LED d’alimentation et d’alarme restent toujours visibles.

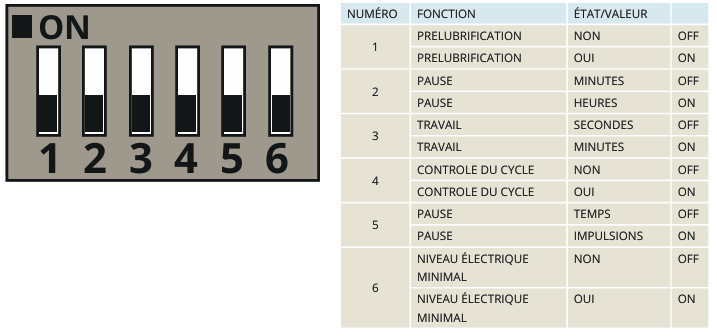

Configuration des fonctions dans le sélecteur interrupteur DIP

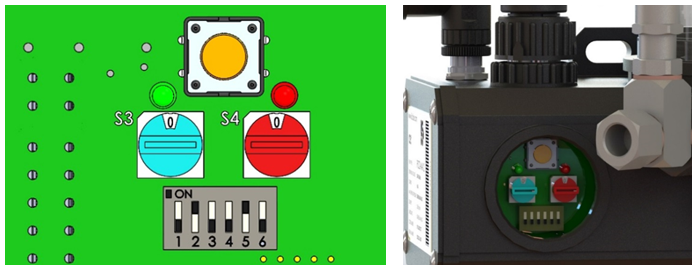

La carte électronique se trouve dans le corps de la pompe à proximité du moteur. Pour toute opération de configuration, de modification des temps ou toute intervention, il n’est pas nécessaire d’ôter la paroi de fermeture et d’extraire la carte. L’accès ne s’effectue que par le hublot latéral.
| Numéro | Function |
|---|---|
| PRE-LUBRIFICATION ON OUI | La condition PRE-LUBRIFICATION ON la fonction où à chaque arrêt ou interruption de la tension, la pompe part avec un cycle complet identique au cycle dans les valeurs de sélection. |
| PRE-LUBRIFICATION OFF | La condition PRE-LUBRIFICATION OFF la condition de travail avec mémoire. Dans ce cas, à chaque arrêt ou interruption de tension, la pompe reprend à partir du point d’arrêt (aussi bien pause que travail) |
| PAUSE MINUTES | Identifie la fonction de pause avec l'échelle en minutes |
| PAUSE HEURES | Identifie la fonction de pause avec l'échelle en heures |
| TRAVAIL SECONDES | Identifie la fonction de travail avec l'échelle en secondes |
| TRAVAIL MINUTES | Identifie la fonction de travail avec l'échelle en minutes |
| CONTROLE DU CYCLE OFF | La pompe ne travaille qu'avec un temps pause - travail |
| CONTROLE DU CYCLE ON | Pour vérifier le fonctionnement correct du cycle de lubrification, on contrôle un micro/capteur inductif installé sur un distributeur progressif. Pendant le cycle de travail, si le minuteur ne reçoit pas le signal du micro/capteur inductif, la LED rouge s'allume - la pompe entre en état de blocage et envoie un signal d'alarme à distance. |
| PAUSE TEMPS | La pause temps sélectionne le temps d'attente entre 2 cycles et il est entre 2 échelles (minutes - heures) |
| PAUSE IMPULSIONS | La pause impulsions sélectionne la fonction où c'est l'envoi d'un signal de la machine qui détermine le démarrage du cycle de la pompe. |
| NIVEAU ÉLECTRIQUE ON | La fonction du contrôle du niveau électrique minimum est activée. |
| NIVEAU ÉLECTRIQUE OFF | La fonction du contrôle du niveau électrique minimum est désactivée. |

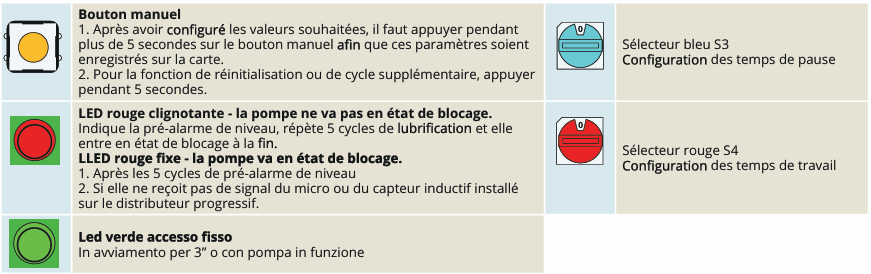

Composants:

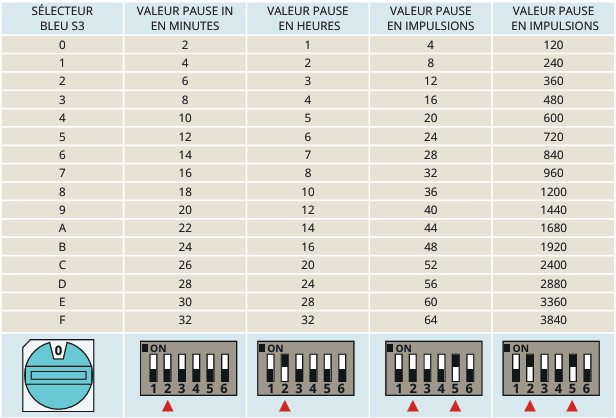

Sélection du temps de pause:
Le sélecteur rotatif bleu (appelé S3) permet de le temps de pause à utiliser. Comme indiqué dans le tableau, il faut associer le sélecteur au choix de l’échelle (heures - minutes - impulsions) et si les valeurs de pause doivent être exprimées en unité de temps ou par impulsions. Cette sélection en intervenant sur le sélecteur. INTERRUPTEUR DIP.

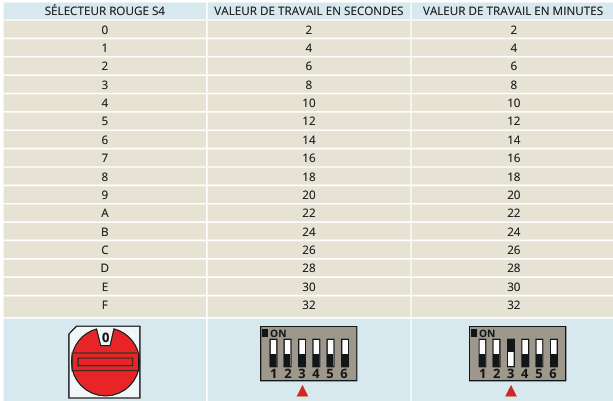

Sélection du temps de travail:
Le sélecteur rotatif rouge (appelé S4) permet de le temps de travail à utiliser. Comme indiqué dans le tableau, le sélecteur doit être associé au choix de l’échelle (secondes - min utes). Cette sélection s'effectue en intervenant sur le sélecteur INTERRUPTEUR DIP.

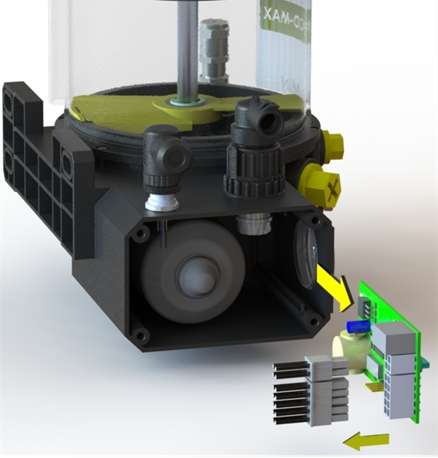

Remplacement du minuteur électronique:
En cas de panne, il est possible de remplacer le minuteur avec une très grande facilité.
- Enlever les quatre vis du couvercle de fermeture arrière
- Extraire le minuteur électronique
- Décrocher le connecteur de connexion du connecteur extérieur
- Décrocher le connecteur de connexion avec la prise intérieure
- Prendre le nouveau minuteur et effectuer les mêmes connexions
- Insérer à nouveau le minuteur en veillant à ce qu’il soit bien inséré dans le rail de guid
- Placer le couvercle de fermeture et revisser les quatre vis

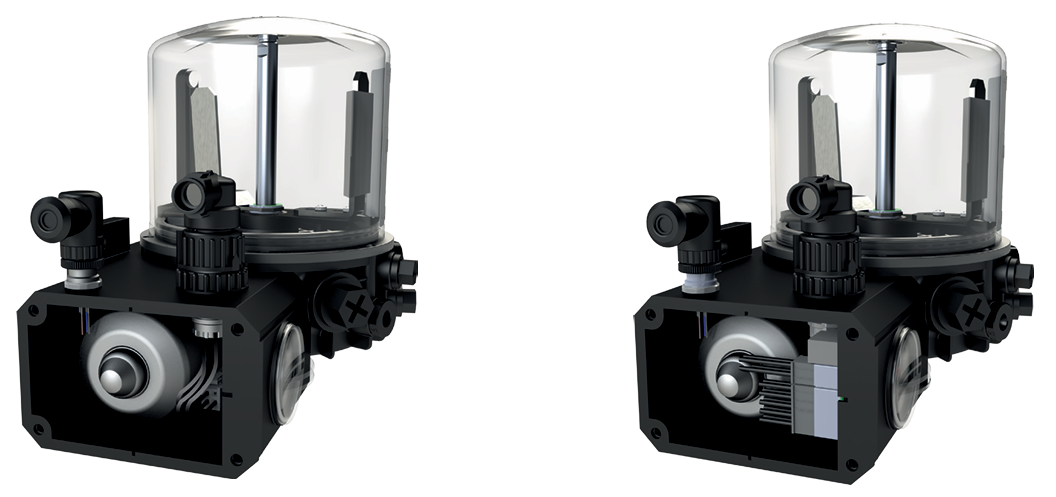

Modification de la pompe passant d’une commande à distance au minuteur interne:
Il est possible de faire passer la MINI-MAX de pompe commandée à distance à pompe commandée avec un minuteur, en commandant le kit code 39.PWR.74 qui comprend un minuteur, un connecteur alarmes à 4 broches, un connecteur alimentation à 7 broches. Pour effectuer l’opération :
- Ouvrir le couvercle arrière
- Décrocher le connecteur à déclic 4 broches
- Insérer le minuteur
- Remplacer le connecteur à 4 broches par le modèle à 7 broches
- Insérer le connecteur circulaire à 4 broches M12
- Connecter la plaquette à bornes intérieure et les deux connecteurs à la carte
- Refermer le couvercle
Il est possible d’effectuer l’opération contraire en modifiant une version avec minuteur en commande à distance en commandant le kit code 39.PWR.70 qui comprend le connecteur d’alimentation à 4 broches. Pour effectuer l’opération:
- Ouvrir le couvercle arrière
- Décrocher le connecteur à déclic 7 broches
- Enlever le minuteur
- Remplacer le connecteur à 7 broches par le modèle à 5 broches
- Ôter le connecteur circulaire à 4 broches M12
- Connecter la plaquette à bornes à la plaquette à bornes du connecteur à 4 broches
- Refermer le couvercle
