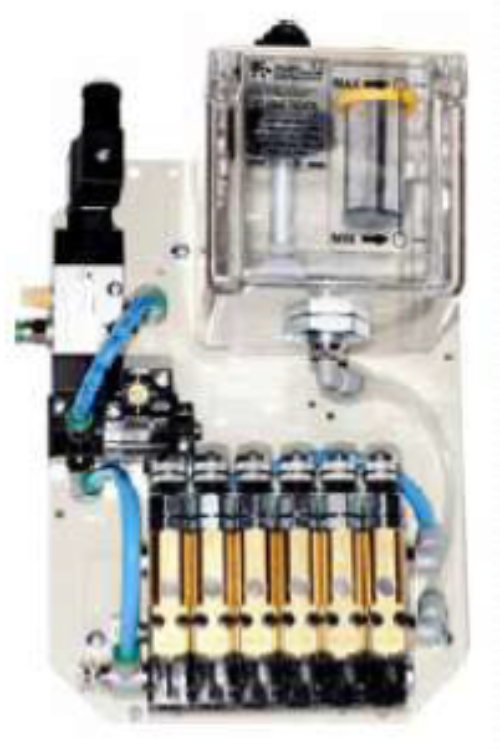

FUNKTIONSPRINZIP
Eine einstellbare, pneumatisch betriebene Kolbenpumpe dosiert eine sehr kleine Menge Schmiermittel und transportiert diese über eine flexible Leitung zur Sprühdüse. Durch Zugabe von Druckluft wird das Schmiermittel am Düsenmundstück vernebelt, was zu einem gleichmäßigen, dünnen Ölfilm führt, der die Reibungswärme zwischen den Kontaktflächen reduziert.
Der Druck der Druckluft an der Sprühdüse muss über ein Druckminderventil im Bereich von mindestens 0,3 bar bis maximal 1,0 bar eingestellt werden. Für eine optimale Funktion empfehlen wir einen Einstellwert von 0,5 bar.
Der Betriebsdruck für das pneumatisch gesteuerte Magnetventil, das sowohl den Frequenzregler als auch die Kolbenpumpe aktiviert, sollte zwischen 5 und 10 bar liegen.
Anwendungen:
-
Ölvernebelung auf Ketten
-
Sprühen von Schneidöl auf Sägeblätter, Bohrer, Fräsen, Gewindebohrer usw. anstelle von Kühlmittel
-
Vernebelung von Schneidöl beim Stanzen, Biegen, Walzen usw.
-
Schmierung von Förderanlagen
-
Ölvernebelung auf Trichtern in der Lebensmittelindustrie
Spezifikationen
| Artikelnummer | 70.006.0 24V DC |
| Anzahl der Pumpen | 1 |
| Magnetventil | 24 V DC |
| Frequenzgenerator | Vorgesehen |
| Reservoir Inhalt | 1,2 L |
| Niveau Kontrolle | Vorgesehen |
| Coaxiale leiding | 5 m Schlauchlänge pro pneumatischer Pumpe vorgesehen. |
| Schmiermittel | Öl max. 800 cSt bei 40 °C |
| Entlüftungsschraube | Vorgesehen |
| Druckluft-Durchflussregler | Vorgesehen |
Sprühdüsen und Sägeköpfe sind nicht im Lieferumfang enthalten.
Zubehör:
Verschiedene Zubehörteile auf Anfrage erhältlich.
FUNKTION der pneumatischen Kolbenpumpe
Jeder Schmierpunkt verfügt über eine eigene pneumatische Pumpe. Der Antrieb der Pumpe erfolgt durch einen einfachwirkenden pneumatischen Kolben, der mit Druckluft zwischen 5 und 10 bar gesteuert wird. Wenn die Luftzufuhr aktiviert wird, bewegt sich der Kolben und eine dosierte Menge Schmiermittel gelangt durch die Spitzdüse (siehe 1) in die Sprühdüse (siehe 2).
Sobald die Luft – über das Magnetventil oder den pneumatischen Frequenzregler – entweicht, kehrt der Kolben mittels einer Feder in seine Ausgangsposition zurück, und die Dosierkammer füllt sich erneut mit Schmiermittel. Die Pumpe ist dann bereit für einen neuen Hub.
Die Hubfrequenz kann zwischen 1 und 66 Hüben pro Minute eingestellt werden – abhängig von der eingestellten Schmiermittelmenge, der Viskosität und dem Luftdruck.
Einige einzigartige Vorteile der Mikro-Schmierung:
-
Das Öl wird (nebelarm) und sehr fein zerstäubt, um Werkzeuge zu schützen
-
Bis zu 90 % weniger Ölverbrauch – saubere Maschinen und Werkstücke – trockene Späne
-
Geringere Entsorgungskosten – keine Behandlung und Entsorgung von Kühlschmierstoffen erforderlich
-
Bessere Kühlung der Werkzeuge – längere Standzeiten – geringere Werkzeugkosten
-
Höhere Maschinenleistung mit engeren Toleranzen – weniger Maschinenstillstand
-
Höhere Produktionsgeschwindigkeit – bessere Oberflächenqualität – verbesserte Finish-Ergebnisse
KURZ GESAGT: KOSTENREDUKTION IN ALLEN BEREICHEN
Informationen und Bedienungshinweise
ILC Mikro-Schmiersysteme dosieren das zugeführte Schmiermittel in exakt einstellbaren Mengen von 0 bis 41 mm³ pro Impuls.
-
100 % druckluftgesteuerte Kolbenpumpen
-
Das Schmiermittel wird mit höchster Präzision über einen separaten Schlauch durch die Spitzdüse gefördert. Gefährliche Vernebelung und Sprühnebel gehören der Vergangenheit an. (*)
-
Nach der Installation können zusätzliche Pumpen problemlos ergänzt werden. Dazu muss lediglich eine komplette Pumpeneinheit mit Düse und Schlauch bestellt werden.
-
Pneumatischer Impulsgeber mit einstellbarer Frequenz von 1 bis 66 Hüben pro Minute
-
Einfache Einstellung von Schmiermittelmenge und Luftstrom
-
Transparenter Vorratsbehälter aus widerstandsfähigem Material mit elektrischer Füllstandskontrolle
-
Standardlänge des koaxialen Schlauchs beträgt 5 m – auf Wunsch auch Längen bis 10 m lieferbar
-
Verschiedene Ausführungen von Sprühdüsen erhältlich
Durchflussregelung der Mikropumpen
Wird die Einstellschraube im Uhrzeigersinn gedreht, verringert sich der Durchfluss. Wird die Schraube gegen den Uhrzeigersinn gedreht, erhöht sich der Durchfluss.
Pneumatischer Impulsgeber für Werkzeuge und Ketten
Einstellbar von 3 Impulsen pro Sekunde bis zu 1 Impuls pro Minute
Frequenzregelung bei 6 bar Druckluft
Bei einem Luftdruck von 5 bar müssen die Werte mit ca. 7% erhöht werden.
Bei einem Luftdruck von 7 bar müssen die Werte mit ca.4% vermindert werden.
Bei einem Luftdruck von 8 bar müssen die Werte mit ca.8% vermindert werden.

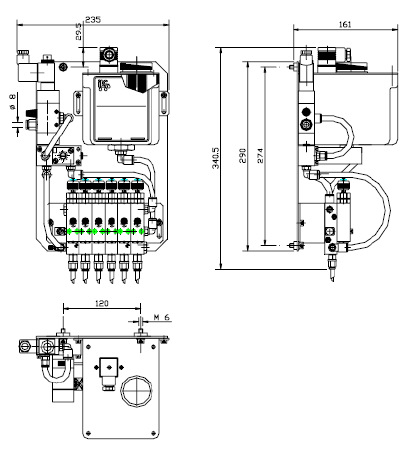

ABMESSUNGEN AGGF
