Eigenschaften und allgemeine Beschreibung:
DMX ist ein Progressivverteiler in Modulbauweise, der das Schmiermittel durch Kolbenbewegungen abgibt und trennt.
Dieses System ist bestens geeignet zum Verteilen von Öl und Fett an eine oder mehrere Lagergruppen.
Jeder Kolben ist in Reihe mit dem Vorhergehenden oder Folgenden. Sollte einer von ihnen nicht mehr funktionieren, löst dies eine Sperre des Systems aus, die sich einstellt, wenn es eine äußere Verstopfung gibt (ausgelöst auch durch Einsetzen eines Stopfens auf einen Auslass, der nicht mehr benutzt wird). Deshalb ist der Einbau eines einzigen Kontrollelements ausreichend, um die ganze Verteilung zu überprüfen.

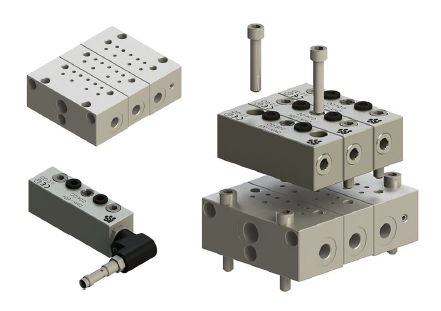

Das System in Modulbauweise besteht aus zwei Hauptteilen: Die Grundelemente (unterteilt in Einlass, Mitte und Ende) und Verteilerelemente (verfügbar für unterschiedliche Abgabemengen). Bei der DMX-Reihe sind Brückenverbindungen beseitigt und durch Brückenelemente ersetzt worden, die den Durchsatz an das folgende Element leiten.
Die Zuganker wurden durch Schrauben und Gewindebuchsen ersetzt, die die Grundelemente verankern.
Das System kann leicht erweitert werden und die Modulbauweise erlaubt den Austausch der Bauteile zu geringen Kosten.
Die zusammengebauten Grundelemente können ohne die Verteiler in Modulbauweise eingebaut und angeschlossen werden. Die Verteiler werden dann nacheinander eingebaut, um die Rohrleitungen möglichst leicht anschließen zu können.
| Technische Daten | |
|---|---|
| Betriebsdruck | Min 15 Bar, max 400 Bar |
| Zulässige Schmiermittel | Mineralöle mit einer Viskosität von min. 15cSt bei Arbeitstemperatur des Fluids. Schmierfett mit einer NLGI Konsistenz von max. 2 |
| Betriebstemperatur | von -40 °C bis + 120 °C |
| Abgabemenge [für einen einzelnen Auslass] in mm3 | verfügbare Kolben von 40 / 80 / 160 / 250 / 400 / 500 / 650 |
| Gewindesitz am Einlass | 1/4" BSP |
| Gewindesitz an den Auslässen | 1/8" BSP |
| Anzahl Elemente pro Block | Von 3 bis 20 |
| Anzahl Zyklen in der Minute | Max 500 |
| Standarddichtungen | "O”-ring Viton 90 sh |
| Schutzbehandlung Bauteile | Zink-Nickel, 800 Stunden in Salzsprühnebel gewährleistet |
| ATEX Kennzeichnung | ATEX II GD - CE |
| Material Elemente | Zi-Ni-galvanisierter Stahl (Cr-V frei) oder SS316L |
| Verteilerelemente | Entsprechende Befestigungsschrauben werden immer mitgeliefert. |
| Einlass-Grundelemente | Befestigungsschrauben und O-Ringe werden immer mitgeliefert. |
| Zwischen-Grundelemente | Befestigungsschrauben, -buchsen und O-Ringe werden immer mitgeliefert. |
| End-Grundelemente | O-Ringe werden immer mitgeliefert. |
| Austauschbarkeit Verteilerelemente | Graco MSP - Bijur serie M2500G - Dropsa serie SMX |
| Brückenelemente | Entsprechende Befestigungsschrauben werden immer mitgeliefert; ersetzen die Verbindungen zum Leiten des Durchsatzes von einem oder mehreren Auslässen zum Folgenden. |
| Umgehungselemente | Entsprechende Befestigungsschrauben werden immer mitgeliefert; werden als Reserve für zusätzliche Punkte oder als Ersatz für Verteilerelemente im Falle einer Verkleinerung der Auslässe verwendet. |
| Kontrollelemente | induktiv oder auf Sicht |
| Entlüftung | zwei in das End-Grundelement eingebundene Ventile |
| Anzugsmoment Grundelemente | 15 Nm |
| Anzugsmoment Elemente | 15 Nm |
