Eigenschappen en algemene omschrijving:

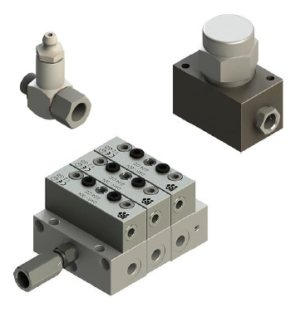

DMX is een progressieve modulaire verdeler. Het doseert en verdeelt het smeermiddel dankzij de zuigerbeweging. Het modulaire DMX-systeem bestaat uit twee hoofdonderdelen: Basis (verdeeld in beginbasis, tussenbasis en eindbasis) en de doseerelementen (verkrijgbaar in verschillende uitgangen).
Dit systeem is uitermate geschikt om olie en vet correct te verdelen over 1 of meerdere smeerpunten.
Elke zuiger staat in lijn met de vorige en de volgende. Als een zuiger niet werkt, bijvoorbeeld door een externe obstructie, stopt het hele systeem (dit gebeurt zelfs als we een plug op een ongebruikte uitlaat plaatsen.)
Eén enkel controle-element is voldoende om de werking van het hele smeersysteem te controleren.
Het modulaire DMX-systeem bestaat uit twee hoofdonderdelen: Basis (verdeeld in beginbasis, tussenbasis en eindbasis) en de doseerelementen (verkrijgbaar in verschillende uitgangen). Het systeem kan eenvoudig worden uitgebreid en dankzij de modulariteit kunnen onderdelen tegen lage kosten worden vervangen.
De leidingen of buizen kunnen eerst worden gemonteerd op de geassembleerde basis. De doseerelementen kunnen later worden geïnstalleerd. Bij eventuele problemen dienen enkel de doseerelementen te worden gecontroleerd. Hierdoor dienen de leidingen niet te worden gedemonteerd.
| Technische info | |
|---|---|
| Werkdruk | Min 15 Bar, max 400 Bar |
| Smeermiddelen [bij min. werktemperatuur] | Minerale olie met min. Viscositeit van 15 cSt bij werktemperatuur. Vet consistentie NLGI-2 max. |
| Werktemperatuur | Van - 40°C tot + 120°C |
| Debiet voor uitlaat (mm³) | Beschikbare zuigerafmetingen 40 / 80 / 160 / 250 / 400 / 500 / 650 |
| Inlaat | 1/4" BSP |
| Uitlaat | 1/8" BSP |
| Aantal elementen | Van 3 tot 20 |
| Cycli | Max 500 / min |
| Dichtingen | O-ring Viton sh |
| Beschermende coating onderdelen | Zink-Nikkel (800 uur getest op zoutnevel) |
| Markering | ATEX II GD - CE |
| Materiaal | Staal, Zn-Ni geplateerd (zonder Cr-V) of SS316L |
| Doseerelement | Geleverd met schroef |
| Element: beginbasis | Geleverd met schroef en O-ring |
| Element: tussenbasis | Geleverd met schroef, adapterschroef en O-ring |
| Element: eindbasis | Geleverd met schroef |
| Uitwisselbaarheid doseerventielen | Graco MSP - Bijur serie M2500G - Dropsa serie SMX |

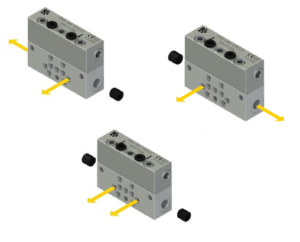

| Brugelement | Geleverd met adapterschroef. Schroef vervangt verbindingsbrug om de uitgang van een of meer uitgangen naar de volgende uitgang te leiden. |

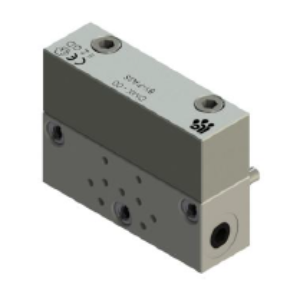

| By-pass element | Geleverd met schroef. Ze worden gebruikt als reserve voor extra smeerpunten of voor vervangen van doseerkleppen in geval van vermindering van de output |

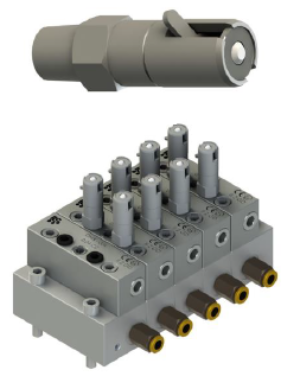

| Monitoringselement | Visueel of inductief |
| Ontluchting | 2 ventielen inbegrepen in de definitieve basis |
| Aanhaalmoment (basis) | 15 Nm |
| Aanhaalmoment (elementen) | 15 Nm |
