Brückenelemente

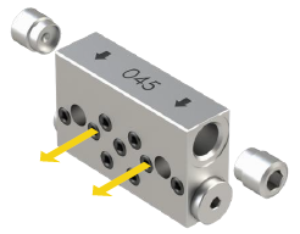

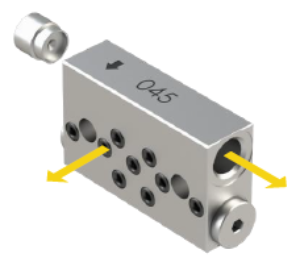

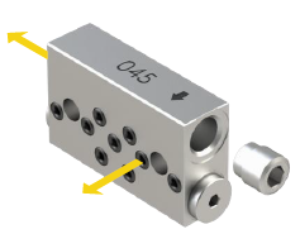

Das Brückenelement soll die Förderleistung eines oder beider Auslässe auf das nächste Element übertragen. Es kann mit rechts-, links-, oder beidseitig aktiviertem Brückenauslass bestellt werden.
Die Pfeile zeigen die mit dem folgenden Element verbundenen Auslässe an. Die Montage und/oder das Entfernen erfolgen wie bei einem normalen Verteiler.
| Datenblatt | |
|---|---|
| Förderleistung/Hub des einzelnen Auslasses (±10%) | 25 mm³ - 45 mm³ - 75 mm³ - 105 mm³ - 140 mm³ |
| Anzahl Verteilerelemente | Von 3 bis 12 |
| Betriebsdruck | Von 15 bis 300 Bar |
| Betriebstemperatur | Von -20 °C bis + 100 °C |
| Verteilermaterial | Zi-Ni-galvanisierter Stahl (Cr-V frei) / Edelstahl AISI 316L |
| Anzahl der Zyklen | Max 250/min |
| Gewindesitz am Einlass | 1/8" BSP (M10x1 Sonderausführung) |
| Gewindesitz an den Auslässen | M10 x 1 |
| Befestigungsschrauben | M5 x 30 |
| Zulässige Schmiermittel (bei minimaler Betriebstemperatur) | Mineralöl 46 cSt - Fett Max NL GI-2 |
| Kontrollelemente | Visuell und elektrisch für die Anz eige von Zyklus und Überdruck |
| Hauptlinien | Rohrleitungen Ø 8-6 |
| Sekundärlinien | Rohrleitungen Ø 6-4 |
| Anzugsmoment Elemente | 9 Nm |
| O-Ringe | NBR oder FPKM (auf Anfrage ) |
Auslässe
Jeder Kolben des Verteilers ist für die Versorgung von 1 oder 2 Auslässen vorinstalliert.
Ist der Trennstift eingefügt (Abb.1) erfolgt die Schmiermittelabgabe in den beiden Auslässen. Ist der Stift nicht eingefügt (Abb.2) erfolgt die Schmiermittelabgabe von einem einzigen Auslass mit einer doppelten Förderleistung.
Sollte es erforderlich sein, einen Auslass zu schließen, der ursprünglich verwendet werden sollte, ist der Stift (UNI5925-M4X6) herauszuziehen, wobei darauf zu achten ist, den Verschluss (A73.087010 + A92.127006) in den nicht verwendeten Auslass einzuführen.
Dieser Vorgang gilt auch, wenn die Anzahl der Auslässe zu erhöhen ist. In diesem Fall muss der Verschluss und anschließend der Trennstift herausgezogen werden. Die Verteiler werden in der Regel mit eingeführten Trennstift und den beiden offenen Seitenausgängen geliefert .
Wichtig! Es ist nicht möglich, beide Auslässe eines einzigen Kolbens zu schließen. Alle o.g. V orgänge sind in einer vollkommen sauberen Umgebung auszuführen.
Dimensies
Toleranz ±0,05 mm pro einzelnes Element. Es nempfiehlt sich, die dritte Befestigungsbohrung der Montage auszuführen.
| Auslässe | A [mm] | B [mm] |
|---|---|---|
| 6 | 67.1 | 74.1 |
| 8 | 81.8 | 88.8 |
| 10 | 96.5 | 103.5 |
| 12 | 111.2 | 118.2 |
| 14 | 125.9 | 132.9 |
| 16 | 140.6 | 147.6 |
| 18 | 155.3 | 162.3 |
| 20 | 170 | 177 |
| 22 | 184.7 | 191.7 |
| 24 | 199.4 | 206.4 |
