Doseerventielen onderdelen
Het minimum aantal doseerventielen in een geassembleerd blok is 3 en het maximum is 20.
De montage op de basis gebeurt met de twee bevestigingsschroeven TEC-UNI-5931 UNF 1/4 “x 1” 1/4 die bij het doseerelement worden geleverd.

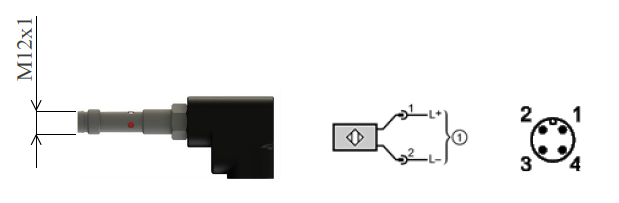

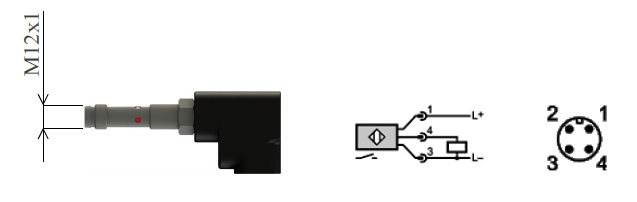

Het aantal vereiste doseerelementen, evenals hun output en de aanwezigheid van een controlesensor zijn verplicht om het juiste model te kiezen.
Het is altijd mogelijk om een klep door een ander model te vervangen zonder de leidingen los te koppelen of de basis te openen.
Montage
Doseerelementen monteren is heel simpel. Plaats het op zijn eigen basis. Plaats de bevestigingsschroeven en draai ze vast met een kracht van maximaal 12 Nm. Let tijdens de montage op de O-ringen aan de kant van de basis.
Vervanging
Dezelfde handeling is nodig om een klep van een by-pass element te vervangen. Verwijder de bevestigingsschroeven en het element zelf. Installeer het nieuwe element zoals op de afbeelding hierboven.
Uitgangen
Doseerelementen worden geleverd met één of twee uitgangen.
Het is altijd mogelijk om deze toestand te wijzigen (van één naar twee en omgekeerd) door de adapterschroef tussen de verticale uitgangen te draaien, zoals uitgelegd in de onderstaande afbeelding.
Let op! Sluit altijd een uitgang af die niet langer nodig is, zoals in de afbeelding hieronder. Anders komt u in en systeemblokkering en een doseeralarm terecht.
Het is mogelijk om de twee uitgangen van hetzelfde element samen te voegen.
Verwijder de stelschroef (code A51.087096 1/8” K) en de ring (code A53.114116) en vervang deze door de stelschroef (code A92.087058 1/8” K) zoals weergegeven in onderstaande afbeeldingen.
Wanneer de twee uitlaten zijn aangesloten, vergeet dan niet de ongebruikte uitgang af te sluiten met de stelschroef (code A92.087058 1/8” BSP CIL).
Afmetingen montageblok
