WERKINGSPRINCIPE
Een instelbare, pneumatisch aangedreven plunjerpomp doseert een zeer kleine hoeveelheid smeermiddel en transporteert dit via een flexibele leiding naar de sproeikop. Door toevoeging van perslucht wordt het smeermiddel aan het mondstuk verneveld, wat resulteert in een gelijkmatige, dunne oliefilm die de wrijvingswarmte tussen de contactoppervlakken reduceert.
De persluchtdruk op het sproeimondstuk dient via een reduceerventiel te worden ingesteld binnen een bereik van minimaal 0,3 bar tot maximaal 1,0 bar. Voor een optimale werking adviseren wij een instelwaarde van 0,5 bar.
De bedrijfsdruk voor het pneumatisch aangestuurde magneetventiel, dat instaat voor de activering van zowel de frequentieregelaar als de plunjerpomp, dient tussen 5 en 10 bar te liggen.
Toepassingen:
- Vernevelen van olie op kettingen
- Snijolie sproeien op zaagblad, boor, frees,tap.. i.p.v. koelmiddel
- Snijolie vernevelen bij het ponsen, plooien, rollen,..
- Smeren van conveyors
- vernevelen olie op trechter in de voedingsindustrie
Specificaties
| Artikelnummer | 70.009.0 |
| Aantal pompen | 1 |
| Magneetventiel | Niet voorzien |
| Frequentiegenerator | voorzien |
| Reservoir inhoud | 1,2 L |
| Niveaucontrole | voorzien |
| Coaxiale leiding | 5 m voorzien per pneumatische pomp |
| Smeermiddel | Olie max 800 cSt bij 40 °C |
| Ontluchtingsschroef | voorzien |
| perslucht debietregelaar | voorzien |
Sproeiers en zaagkoppen zijn niet inbegrepen.
Toebehoren:
Verschillende toebehoren op aanvraag, zoals bvb: pneumatisch voetventiel, eindschakelaar, afsluitkranen, koppelingen, leidingen, enz
WERKING van de pneumatische plunjerpomp
Elk smeerpunt heeft zijn eigen pneumatische pomp. De aandrijving van de pomp vindt plaats door een enkelwerkende pneumatische zuiger die wordt aangestuurd door perslucht van 5 tot 10 bar. Wanneer de lucht wordt ingeschakeld komt de zuiger in beweging en komt er een gedoseerde hoeveelheid smeermiddel in het spitsmondstuk (zie 1) in de sproeier (zie 2) terecht. Wanneer de lucht is ontweken, door het magneetventiel of de pneumatische frequentieregelaar, komt de zuiger terug dmv een veer en vult de doseerkamer zich met smeermiddel. De pomp is klaar voor een nieuwe slag. Het aantal slagen per minuut kan worden ingesteld van 1 tot 66, afhankelijk van de ingestelde hoeveelheid van het gebruikte smeermiddel, de viscositeit en de luchtdruk.
Enkele unieke voordelen met micro-smering:
- De olie wordt nevelvrij (*) en zeer fijn gesproeid om werktuigen te beschermen
- 90% minder olieverbruik – propere machine en werkstukken – droge spaanders
- Minder kosten afvalverwijdering – geen behandeling en afvoer koelmiddelen
- Betere koeling werktuigen – langere levensduur – minder werktuigkosten
- Meer machine mogelijkheden voor betere machine toleranties – minder machine-uitval
- Hogere productiesnelheden – betere afwerking oppervlakken – betere finishing
KORTOM: KOSTENVERMINDERING OP ALLE VLAKKEN
Informatie en bedieningsinstructies
- ILC microsmeersystemen doseren het aangevoerde smeermiddel in exacte hoeveelheden, instelbaar van 0 tot 41 mm³ per impuls.
- 100 % perslucht gestuurde plunjerpompen
- Het smeermiddel wordt met uiterste nauwkeurigheid via een aparte slang uit het spitsmondstuk geperst. Gevaarlijke verstuiving en nevel zijn verleden tijd. (*)
- Na installatie kunnen extra pompen worden toegevoegd. U hoeft daartoe alleen maar een complete pompeenheid te bestellen met sproeier en leiding.
- Een pneumatische impulsgever met een regelbereik van 1-66 slagen/minuut.
- Eenvoudige instelling van smeermiddel en luchtstroom.
- Doorschijnend reservoir van duurzaam materiaal met elektrische niveaucontrole
- Standaardlengte coaxiale slang is 5 mtr. Desgewenst extra slanglengtes tot 10 mtr. leverbaar.
- Verschillende uitvoeringen van sproeiers leverbaar.

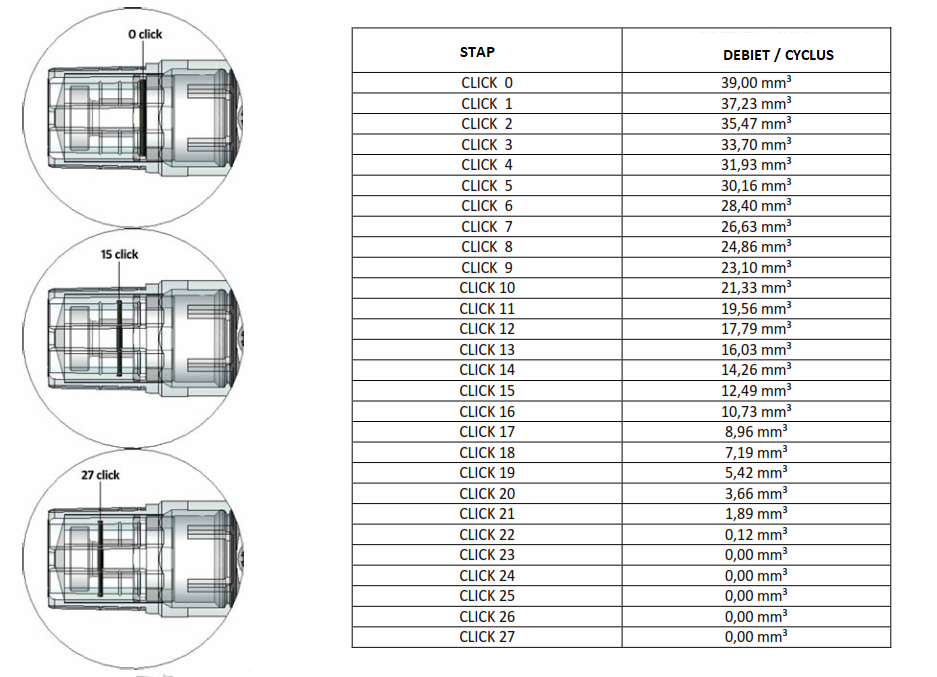

Debiet regeling micro pompen
Als de stelschroef met de klok mee wordt gedraaid, neemt het debiet af en als de stelschroef tegen de klok in wordt gedraaid, neemt het debiet toe.

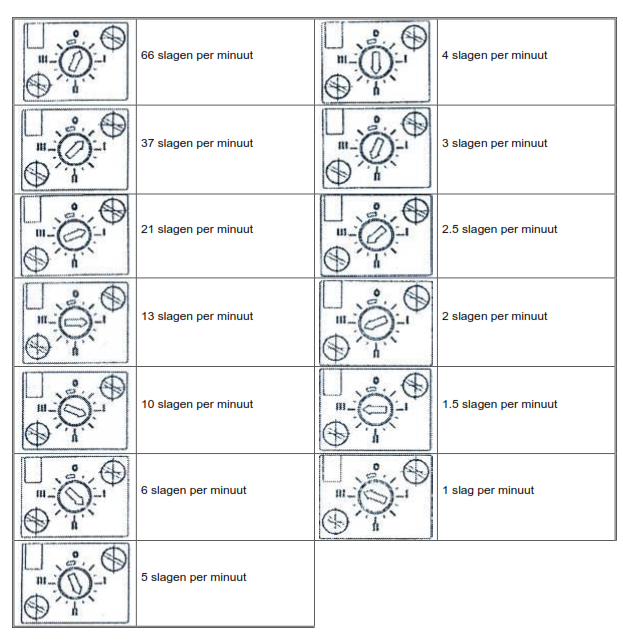

Pneumatische impulsgever voor werktuigen en kettingen
Instelbaar van 3 impulsen/sec t.e.m. 1 impuls/min
Frequentieregeling bij 6 bar persluchtdruk
Bij een persluchtdruk van 5 bar moeten de waarden met ca 7% verhoogd worden.
Bij een persluchtdruk van 7 bar moeten de waarden met ca 4% verminderd worden.
Bij een persluchtdruk van 8 bar moeten de waarden met ca 8% verminderd worden.
AFMETINGEN UCGF-SE
