Éléments de dosage
Le nombre d’éléments doseurs dans un bloc assemblé va d’un minimum de trois (3) à un maximum de vingt (20).
L'élément doseur est fourni avec deux vis de fixation TCE-UNI 5931-UNF 1/4" X 1"1/4 et avec des joints toriques pour pouvoir être installé sur les bases.
Pour le choix du modèle complet il faut connaître le nombre de doseurs à utiliser, leur débit et si c'est nécessaire l'utilisation d'un capteur de contrôle.
Il est toujours possible de remplacer un doseur avec un modèle différent sans déconnecter les tuyaux ou ouvrir la base.
Montage
Le montage du doseur est extrêmement simple.
Après l'avoir placé sur la base, insérer les vis de fixation et les serrer en utilisant un couple maximum de 15 Nm. Durant l'opération faire attention aux joints toriques présents sur le côté d'appui à la base du doseur.
Remplacement
La même opération doit être effectuée pour le remplacement d'un doseur ou pour l'insertion d'un élément by-pass.
Enlever les vis de fixation et l'élément correspondant et installer le nouveau doseur en suivant la figure.
Sorties

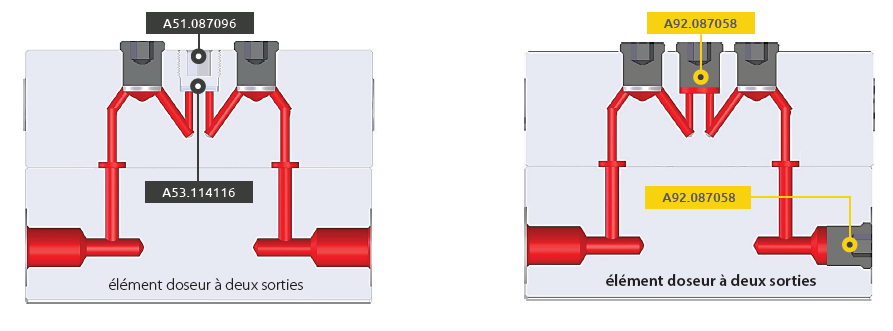

Les éléments doseurs sont livrés avec une prédisposition pour une ou deux sorties.Il est toujours possible de modifier cette condition (de deux à une sortie et vice-versa) en intervenant sur le goujon adaptateur et l'anneau d'étanchéité insérés entre les sorties verticales, comme expliqué dans le schéma ci-dessous.
Attention! Ne jamais fermer une sortie qui ne sera pas utilisée sans avoir effectué ce qui est indiqué sur la figure. On aurait un blocage hydraulique du système.
Il est possible d'additionner les deux débits d'un même élément. Enlever le goujon (code A51.087096 1/8"K) et l'anneau d'étanchéité (code A92.087058 1/8" K) comme illustré sur le dessin.
Lorsque les deux sorties sont raccordées, ne pas oublier de fermer avec le goujon (code A92.087058 1/8" BSP CIL) celle non utilisée.

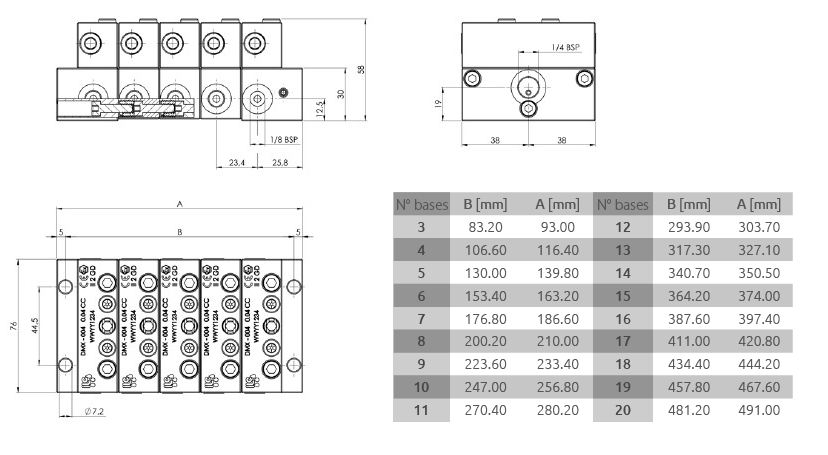

Encombrement blocs assemblés
