Pour assembler un bloc distributeur DPX, un élément de départ est toujours nécessaire. Celui-ci a un dosage de 45 mm³ et est équipé d'un capteur inductif M8.

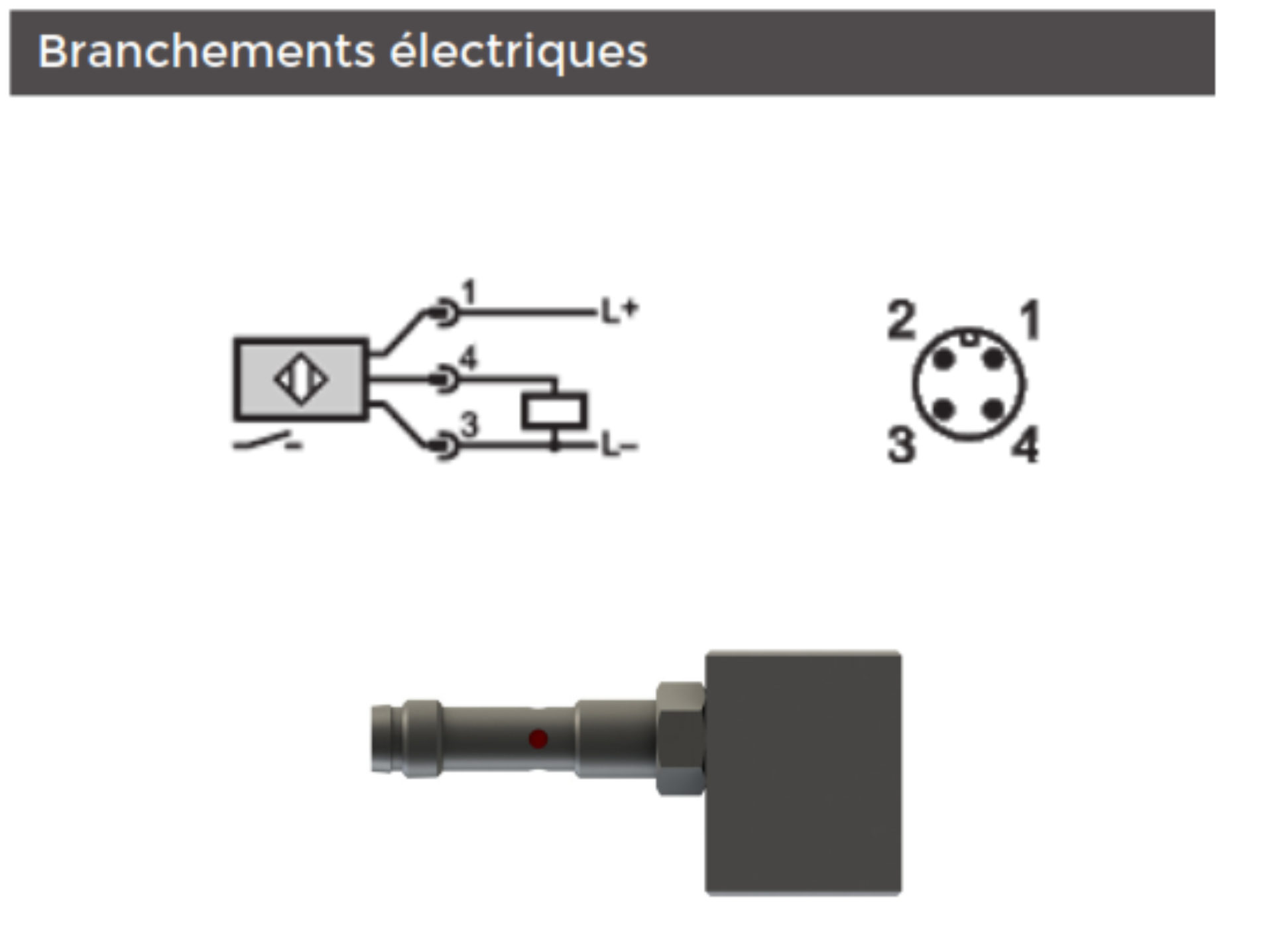

Ce contrôle est constitué d’un capteur inductif contenu à l’intérieur d’un petit bloc.
Le piston se déplace dans son logement de fonctionnement, ouvre et ferme le contact du capteur. Ils peuvent être utilisés, à part pour les services intermittents, dans les installations à circulation. Ils ont la capacité de compter jusqu’à 300 mouvements par minute.
Spécifications
| Nr d'article | PV.DPX.BE045-IS-M8 |
| Code produit | DPX 2.A.45.D.3I.M8 |
| Pression de fonctionnement | De 15 à 300 bar |
| Température ambiante | De -20°C à 100°C |
| Corps de distributeur | Acier zingué |
| Nombre de cycles par minute | Maximum300/min |
| Filetage entrée | 1/8 "BSP |
| Filetage de sortie | M10x1 |
| Vis de fixation | M5x30 |
| Lubrifiant | Huile minérale 15cSt Graisse jusqu'à NLGI 2 |
| Systèmes de contrôle | Capteur inductif |
| Ligne principale | Ø 8-6 |
| Ligne secondaire | Ø 6-4 |
Les éléments des répartiteurs progressifs type DPX sont conçus pour 1 ou 2 sorties. Lorsque le passage entre les 2 sorties latérales est obturé par un ensemble vis et bille (voir fig. ci-dessous), on obtient une distribution du débit dans chaque sortie.
Lorsque le passage est libre (voir fig. 2), on obtient une distribution double du débit sur une des sorties disponibles. S’il s’avère nécessaire d’obturer une sortie, ne pas omettre d’extraire la vis et la bille et de boucher uniquement la sortie non utilisée. En standard, les éléments sont livrés avec 2 sorties, vis et bille montées.
Sur demande, il est possible de livrer les éléments avec 1 sortie, dans ce cas il sont marqués d’une lettre “D” située sur la face supérieure.
Elément avec 2 sorties
Elément avec 1 sortie
